Болты высокопрочные оцинкованные ГОСТ Р52644-2006, 22353-77 кл.пр. 10.9, 11.0 (М16-М20)

Стандарт ГОСТ Р 52644-2006 аналог ГОСТ 22353-77, DIN 6914 (EN 14.399-4), ISO 7411, ISO 7412.
Описание крепежа: ГОСТ Р 52644-2006 Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ для металлических конструкций, размер метрической резьбы от М16 до М48, длина от 40 до 300 мм.Болты оцинкованные ГОСТ Р 52644-2006 используются для соединения и крепления металлических конструкций в строительстве и машиностроении в районах с умеренным и холодным климатом.
Материалы: - Сталь: 6,8 8,8 10,9 12,9 (класс прочности для болтов)
- Сталь с покрытием: электролитическое (гальваническое) оцинкование, термодиффузионное оцинкование
- Марки стали: 40Х, 30Х3МФ, 30Х2НМФА, 20Х2НМТРБ
- Климатическое исполнение:
     • У (для районов с температурой до -40°С).
     • ХЛ (для районов с температурой до -65°С). Головка болта дополнительно маркируется буквами ХЛ.

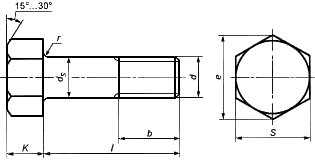

Размеры высокопрочных болтов с шестигранной головкой ГОСТ Р 52644-2006 в мм

d	d s	P	K	S	е	r	b
							l≤150	l>150
М16	16	2	12	27	29,9	1,2	38	44
М18	18	2,5	13	30	33,3	1,2	42	48
М20	20	2,5	14	34	35	1,6	46	52
М22	22	2,5	15	36	39,6	1,6	50	56
М24	24	3	17	41	45,2	1,6	54	60
М27	27	3	19	46	50,9	1,6	60	66
М30	30	3,5	19	50	50,9	2	66	72
М36	36	4	23	60	60,8	2	78	84
М42	42	4,5	26	65	72,1	2	90	96
М48	48	5	30	75	83,4	2	102	102

Обозначения:
d - номинальный диаметр резьбы
d s - диаметр стержня
P - шаг резьбы
K - высота головки
S - размер под ключ
e - диаметр описанной окружности, не менее
r - радиус под головкой
b - длина резьбы
l - длина стержня
Крепёжные изделия в дополнение к высокопрочным болтам:
- ГОСТ Р 52645-2006 Гайка высокопрочная шестигранная с увеличенным размером под ключ.
- ГОСТ Р 52646-2006 Шайба к высокопрочным болтам.
