Высококачественный установочный винт DIN553
Установочный винт DIN553 относится к наиболее популярному виду крепежных изделий, которые применяются для создания . Изделие имеет свои виды, может быть как шестигранной, так и иметь звездообразную форму. Наиболее яркими представителями последних являются TORX винты DIN553. За счет наличия головки полукруглой формы значительно упрощается монтаж резьбовых соединений.
Также винты DIN553 часто применяются как в промышленном, так и бытовом строительстве различных конструкций. Благодаря специальной структуре, изделия отлично скрепляют элементы, имеющие различную форму и размеры. Для производства DIN 553 используется крайне прочная сталь, отличающиеся высокими функциональными характеристиками.
По сравнению со сварочными соединениями, винтовые конструкции можно использовать многократно. Также такие соединения более функциональные, чем сварочные и требуют гораздо меньше затрат для их установки.
За счет простой специфики установки процесс монтажа значительно облегчен, что позволяет осуществлять работы, не имя строительной классификации. Наиболее весомым плюсом является высокий класс точности А, который позволяет создавать конструкции, предназначенные для высоких нагрузок.
Сырьевая база для установочного винта DIN553
Для изготовления широкой классификации изделий задействуют несколько видов материалов. Среди них наиболее популярные следующие:
- обыкновенная сталь – СТ3 или СТ3КП;
- стали, имеющие углеродистую структуру. К таковым относится материал следующих марок: 10, 10КП, 20, 20КП, 35, 40, 45;
- углеродистые стали с легированными свойствами. Основными представителями являются материалы: 40Х, 20ХГСА, 30ХГСА, 35ХГСА, 40ХГСА;
- стали, применяющиеся для создания сварных строительных конструкций – материал марки 09Г2C.
Также при изготовлении применяются нержавеющие стали марок 10Х17Н13М2Т, AISI 316 и жаропрочные материалы 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304.
Что предлагает строительный магазин «ЮНИФОРМ-МЕТ»?
Наша компания имеет широкое разнообразие строительных материалов для проведения различного фронта работ. У нас вы найдете как высококачественные винты для обустройства конструкций, так и множество других изделий для обеспечения высококачественных соединений.
Для оптовых и постоянных клиентов организовываем индивидуальные скидочные системы с персональным ценообразованием. Для всех клиентов действуют дисконтные программы. Подробней можно узнать у наших менеджеров.
Возникли проблемы с выбором? Специалисты строительного интернет-магазина «ЮНИФОРМ-МЕТ» помогут вам. Обращайтесь прямо сейчас, и уже в кратчайшие сроки вы получите необходимое количество наименований по максимальной доступной цене.

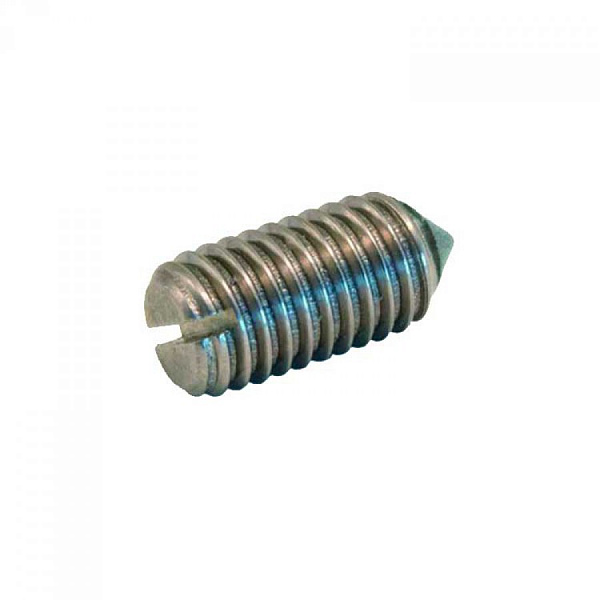

DIN 553 Винт установочный с коническим концом и прямым шлицем. Конец стопорного установочного винта имеет специальную коническую форму, служащую для фиксации изделий относительно друг друга. Материалы: - Сталь: 14Н
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
- Нержавеющая сталь: А1 - А5
- Латунь
- Пластик
Таблица размеров установочных винтов DIN 553 (ISO 7434) в мм
|
d
|
M1
|
M1.2
|
M1.4
|
M1.6
|
M2
|
M2.5
|
M3
|
M3.5
|
M4
|
M5
|
М6
|
М8
|
М10
|
М12
|
|
n
|
0,2
|
0,2
|
0,2
|
0,25
|
0,25
|
0,4
|
0,4
|
0,5
|
0,6
|
0,8
|
1
|
1,2
|
1,6
|
2
|
|
t
|
0,4
|
0,4
|
0,48
|
0,56
|
0,64
|
0,72
|
0,8
|
0,96
|
1,12
|
1,28
|
1,6
|
2
|
2,4
|
2,8
|
|
dt
|
0,1
|
0,12
|
0,14
|
0,16
|
0,2
|
0,25
|
0,3
|
0,35
|
0,4
|
0,5
|
1,5
|
2
|
2,5
|
3
|
|
l
|
мин.
|
2
|
2
|
2
|
2
|
3
|
3
|
3
|
4
|
4
|
5
|
5
|
8
|
10
|
20
|
|
макс.
|
4
|
4
|
5
|
3
|
12
|
12
|
20
|
16
|
30
|
25
|
40
|
50
|
60
|
80
|
Обозначения: d - номинальный диаметр резьбы
n - ширина шлица головки винта
t - глубина шлица
d
t - диаметр конического конца
l - длина винта
