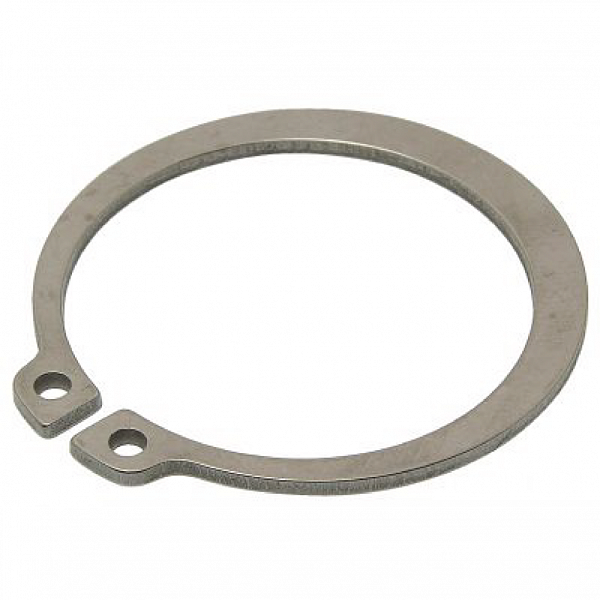

Кольца стопорные наружные DIN 471

Назад в каталог

Цена за 1 шт с НДС:
от 0.92 руб.

Марка стали: в рамках стандарта

Товар: на складе

Заказ будет оформлен кратно упаковкам. Минимальная сумма общего заказа 5000 рублей

Купить в 1 клик

Бесплатная доставка

Возможность отсрочки платежа

Гибкая система скидок

Доставка по всей России

Личный менеджер

Наличие товара на складе

Список товаров

Характеристики

Отзывы

Доставка

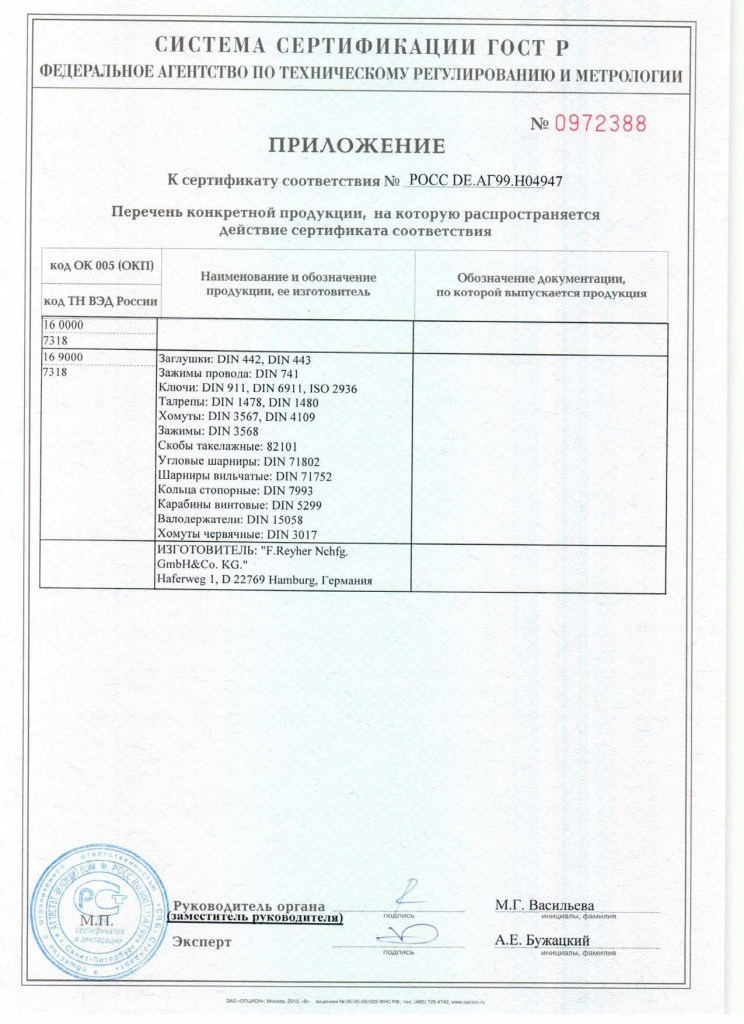

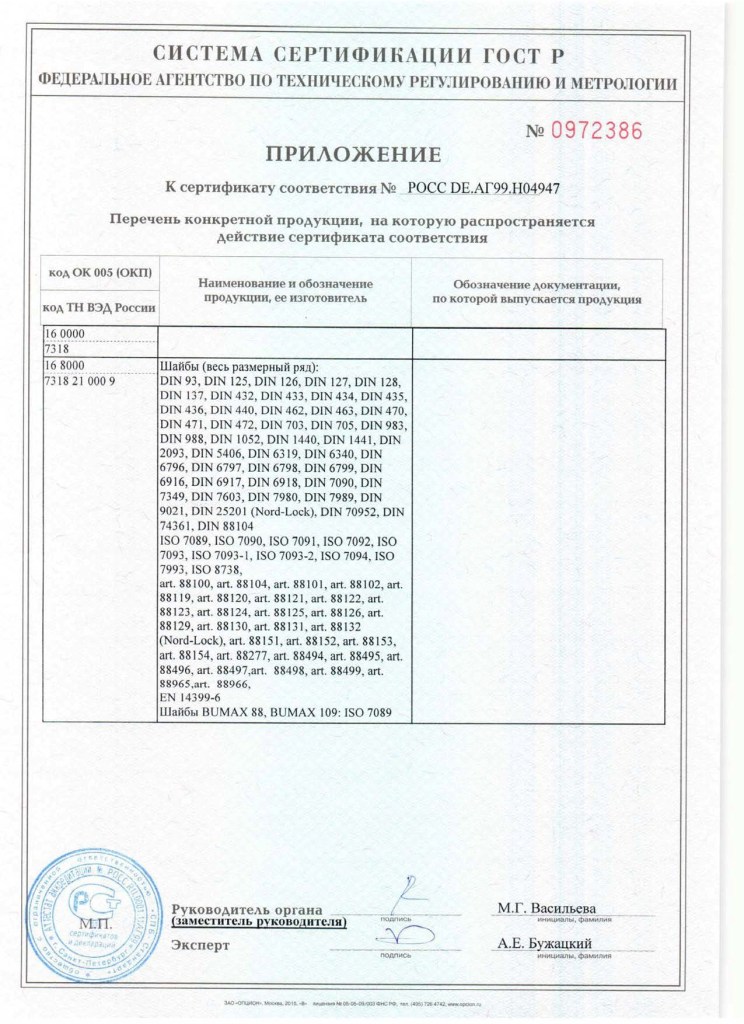

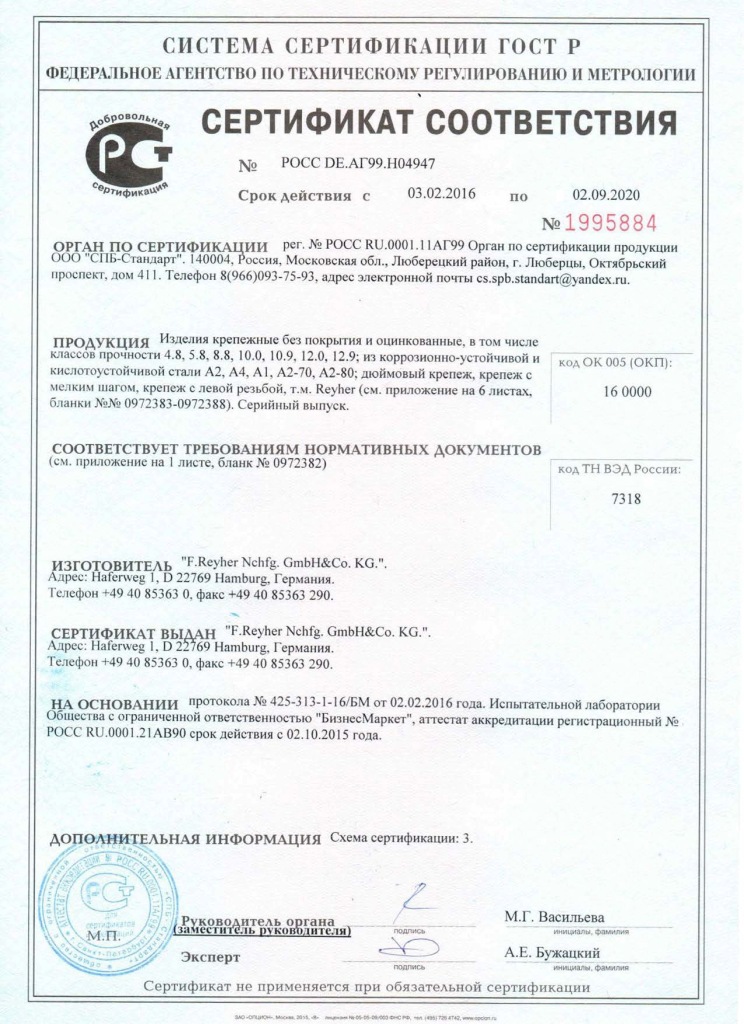

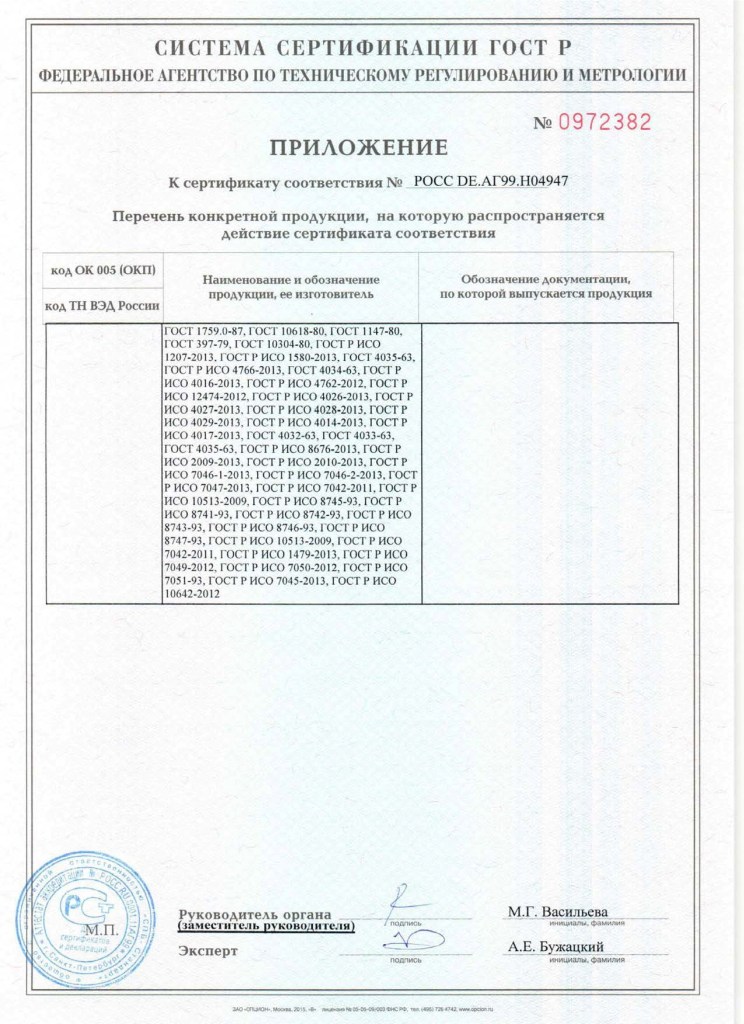

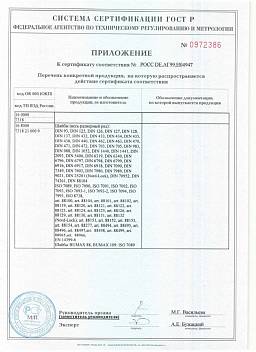

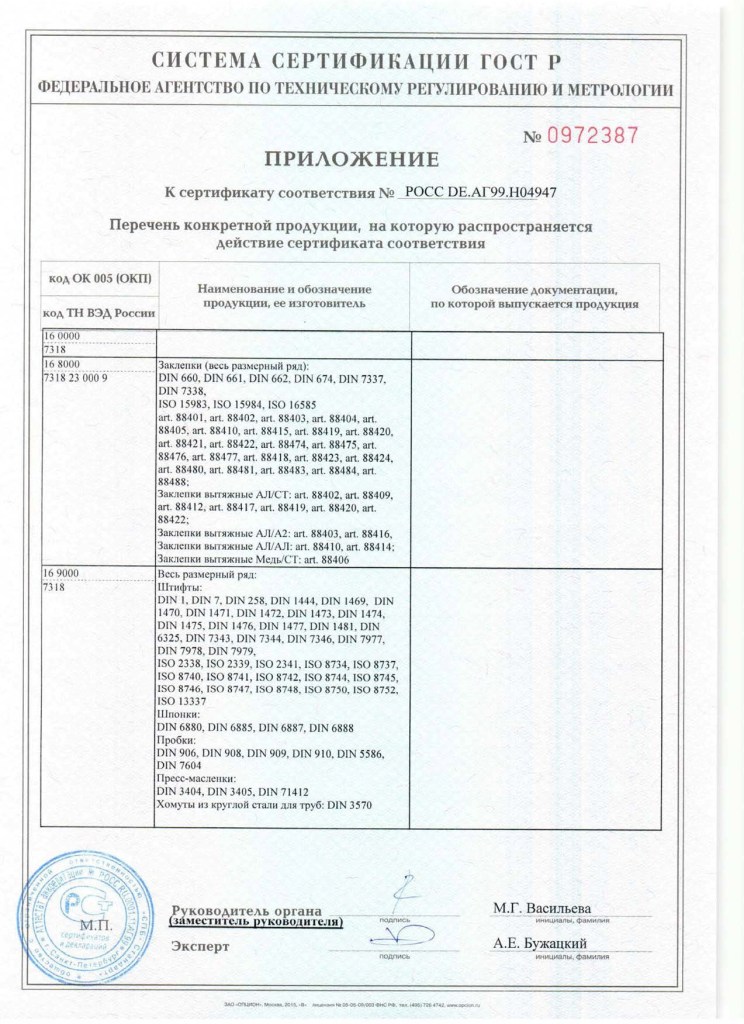

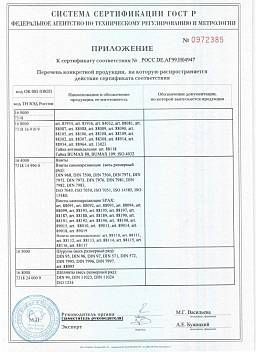

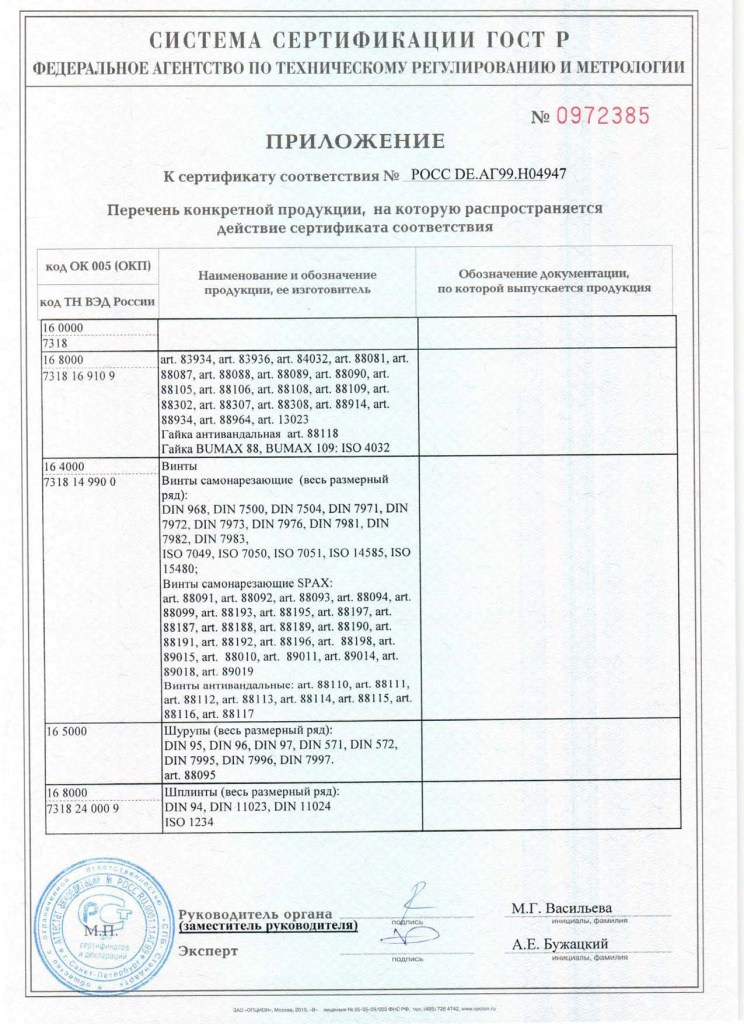

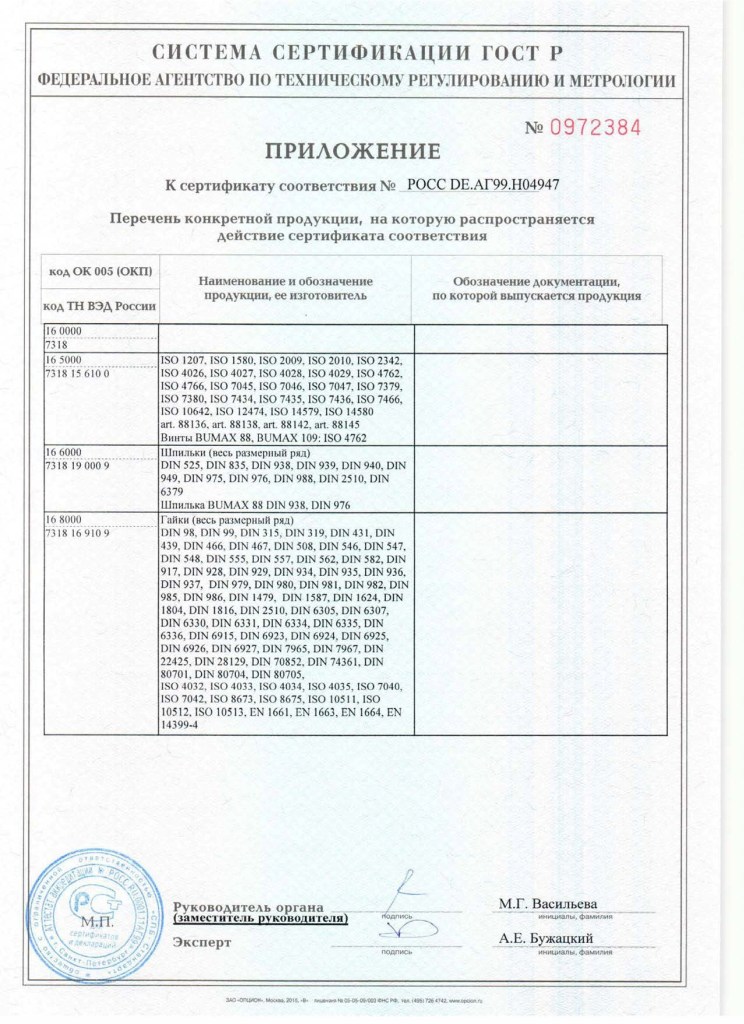

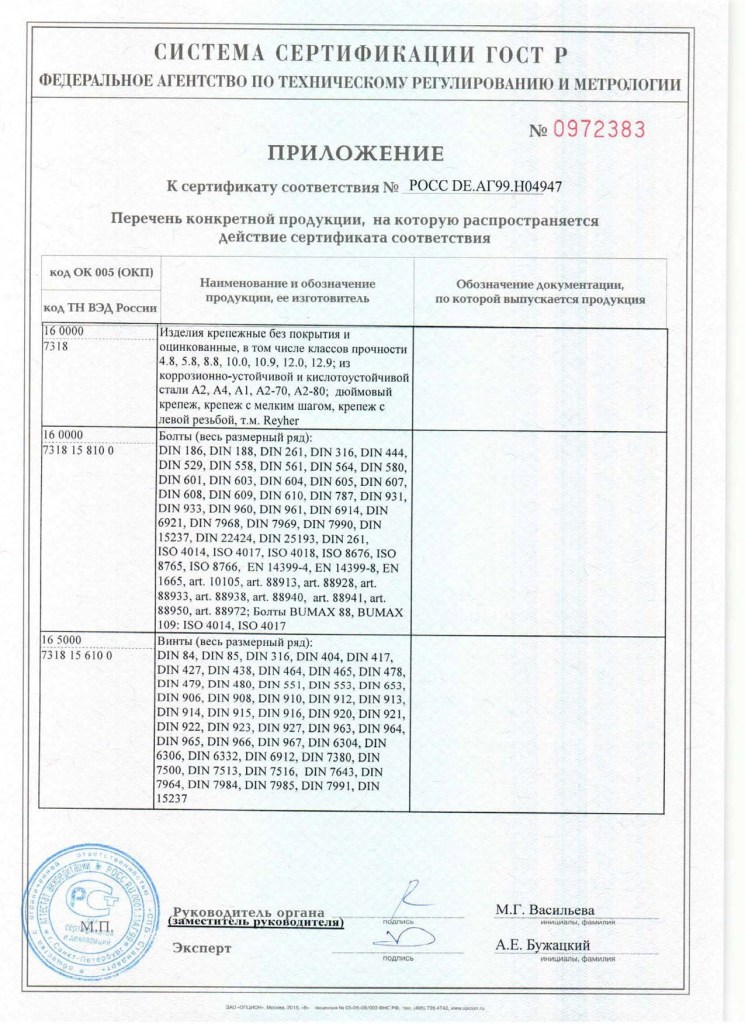

Сертификаты

	Наименование	Цена за 1 шт .	Количество
	6x0,7 Кольцо стопорное наружное DIN 471	0.92 руб.
	8x0,8 Кольцо стопорное наружное DIN 471	1.00 руб.
	9x1 Кольцо стопорное наружное DIN 471	1.01 руб.
	10x1 Кольцо стопорное наружное DIN 471	1.08 руб.
	11x1 Кольцо стопорное наружное DIN 471	1.16 руб.
	12x1 Кольцо стопорное наружное DIN 471	1.24 руб.
	13x1 Кольцо стопорное наружное DIN 471	1.32 руб.
	14x1 Кольцо стопорное наружное DIN 471	2.12 руб.
	15x1 Кольцо стопорное наружное DIN 471	2.26 руб.
	16x1 Кольцо стопорное наружное DIN 471	2.31 руб.
	17x1 Кольцо стопорное наружное DIN 471	2.41 руб.
	18x1,2 Кольцо стопорное наружное DIN 471	1.62 руб.
	19x1,2 Кольцо стопорное наружное DIN 471	1.66 руб.
	20x1,2 Кольцо стопорное наружное DIN 471	1.76 руб.
	21x1,2 Кольцо стопорное наружное DIN 471	1.79 руб.
	22x1,2 Кольцо стопорное наружное DIN 471	1.81 руб.
	23x1,2 Кольцо стопорное наружное DIN 471	6.87 руб.
	24x1,2 Кольцо стопорное наружное DIN 471	5.29 руб.
	25x1,2 Кольцо стопорное наружное DIN 471	5.29 руб.
	26x1,2 Кольцо стопорное наружное DIN 471	5.37 руб.
	27x1,2 Кольцо стопорное наружное DIN 471	5.45 руб.
	28x1,5 Кольцо стопорное наружное DIN 471	4.46 руб.
	30x1,5 Кольцо стопорное наружное DIN 471	4.46 руб.
	32x1,5 Кольцо стопорное наружное DIN 471	4.66 руб.
	35x1,5 Кольцо стопорное наружное DIN 471	6.48 руб.
	38x1,75 Кольцо стопорное наружное DIN 471	14.91 руб.
	40x1,75 Кольцо стопорное наружное DIN 471	15.12 руб.
	42x1,75 Кольцо стопорное наружное DIN 471	7.96 руб.
	45x1,75 Кольцо стопорное наружное DIN 471	11.74 руб.
	48x1,75 Кольцо стопорное наружное DIN 471	31.66 руб.
	50x2 Кольцо стопорное наружное DIN 471	26.65 руб.
	55x2 Кольцо стопорное наружное DIN 471	16.09 руб.
	56x2 Кольцо стопорное наружное DIN 471	26.65 руб.
	60x2 Кольцо стопорное наружное DIN 471	28.37 руб.
	62x2 Кольцо стопорное наружное DIN 471	15.17 руб.
	65x2,5 Кольцо стопорное наружное DIN 471	21.63 руб.
	70x2,5 Кольцо стопорное наружное DIN 471	19.21 руб.
	72x2,5 Кольцо стопорное наружное DIN 471	19.41 руб.
	75x2,5 Кольцо стопорное наружное DIN 471	19.80 руб.
	80x2,5 Кольцо стопорное наружное DIN 471	47.69 руб.
	85x3 Кольцо стопорное наружное DIN 471	26.00 руб.
	90x3 Кольцо стопорное наружное DIN 471	61.38 руб.
	100x3 Кольцо стопорное наружное DIN 471	33.90 руб.
	102x4 Кольцо стопорное наружное DIN 471	86.19 руб.
	125x4 Кольцо стопорное наружное DIN 471	101.01 руб.
	140x4 Кольцо стопорное наружное DIN 471	110.32 руб.
	150x4 Кольцо стопорное наружное DIN 471	125.00 руб.
	200x4 Кольцо стопорное наружное DIN 471	182.63 руб.

Подождите...

DIN 471 Кольцо стопорное наружное для вала, пружинное упорное эксцентрическое. Диаметр вала от 3 до 300 мм.
Материалы:
- Сталь пружинная
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: 1.4034, 1.4122, 1.4310, 1.4568
- Бронза

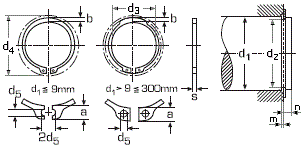

Таблица размеров наружных стопорных колец DIN 471 для валов (нормальный тип) в мм

d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
3	0.4	2.7	1.9	0.8	1	2.8	0.5	0.3	7
4	0.4	3.7	2.2	0.9	1	3.8	0.5	0.3	8.6
5	0.6	4.7	2.5	1.1	1	4.8	0.7	0.3	10.3
6	0.7	5.6	2.7	1.3	1.2	5.7	0.8	0.5	11.7
7	0.8	6.5	3.1	1.4	1.2	6.7	0.9	0.5	13.5
8	0.8	7.4	3.2	1.5	1.2	7.6	0.9	0.6	14.7
9	1	8.4	3.3	1.7	1.2	8.6	1.1	0.6	16
10	1	9.3	3.3	1.8	1.5	9.6	1.1	0.6	17
11	1	10.2	3.3	1.8	1.5	10.5	1.1	0.8	18
12	1	11	3.3	1.8	1.7	11.5	1.1	0.8	19
13	1	11.9	3.4	2	1.7	12.4	1.1	0.9	20.2
14	1	12.9	3.5	2.1	1.7	13.4	1.1	0.9	21.4
15	1	13.8	3.6	2.2	1.7	14.3	1.1	1.1	22.6
16	1	14.7	3.7	2.2	1.7	15.2	1.1	1.2	23.8
17	1	15.7	3.8	2.3	1.7	16.2	1.1	1.2	25
18	1.2	16.5	3.9	2.4	2	17	1.3	1.5	26.2
19	1.2	17.5	3.9	2.5	2	18	1.3	1.5	27.2
20	1.2	18.5	4	2.6	2	19	1.3	1.5	28.4
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
21	1.2	19.5	4.1	2.7	2	20	1.3	1.5	29.6
22	1.2	20.5	4.2	2.8	2	21	1.3	1.5	30.8
24	1.2	22.2	4.4	3	2	22.9	1.3	1.7	33.2
25	1.2	23.2	4.4	3	2	23.9	1.3	1.7	34.2
26	1.2	24.2	4.5	3.1	2	24.9	1.3	1.7	35.5
28	1.5	25.9	4.7	3.2	2	26.6	1.6	2.1	37.9
29	1.5	26.9	4.8	3.4	2	27.6	1.6	2.1	39.1
30	1.5	27.9	5	3.5	2	28.6	1.6	2.1	40.5
32	1.5	29.6	5.2	3.6	2.5	30.3	1.6	2.6	43
34	1.5	31.5	5.4	3.8	2.5	32.3	1.6	2.6	45.4
35	1.5	32.2	5.6	3.9	2.5	33	1.6	3	46.8
36	1.75	33.2	5.6	4	2.5	34	1.85	3	47.8
38	1.75	35.2	5.8	4.2	2.5	36	1.85	3	50.2
40	1.75	36.5	6	4.4	2.5	37.5	1.85	3.8	52.6
42	1.75	38.5	6.5	4.5	2.5	39.5	1.85	3.8	55.7
45	1.75	41.5	6.7	4.7	2.5	42.5	1.85	3.8	59.1
48	1.75	44.5	6.9	5	2.5	45.5	1.85	3.8	62.5
50	2	45.8	6.9	5.1	2.5	47	2.15	4.5	64.5
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
52	2	47.8	7	5.2	2.5	49	2.15	4.5	66.7
55	2	50.8	7.2	5.4	2.5	52	2.15	4.5	70.2
56	2	51.8	7.3	5.5	2.5	53	2.15	4.5	71.6
58	2	53.8	7.3	5.6	2.5	55	2.15	4.5	73.6
60	2	55.8	7.4	5.8	2.5	57	2.15	4.5	75.6
62	2	57.8	7.5	6	2.5	59	2.15	4.5	77.8
63	2	58.8	7.6	6.2	2.5	60	2.15	4.5	79
65	2.5	60.8	7.8	6.3	3	62	2.65	4.5	81.4
68	2.5	63.5	8	6.5	3	65	2.65	4.5	84.8
70	2.5	65.5	8.1	6.6	3	67	2.65	4.5	87
72	2.5	67.5	8.2	6.8	3	69	2.65	4.5	89.2
75	2.5	70.5	8.4	7	3	72	2.65	4.5	92.7
78	2.5	73.5	8.6	7.3	3	75	2.65	4.5	96.1
80	2.5	74.5	8.6	7.4	3	76.5	2.65	5.3	98.1
82	2.5	76.5	8.7	7.6	3	78.5	2.65	5.3	100.3
85	3	79.5	8.7	7.8	3.5	81.5	3.15	5.3	103.3
88	3	82.5	8.8	8	3.5	84.5	3.15	5.3	106.5
90	3	84.5	8.8	8.2	3.5	86.5	3.15	5.3	108.5
100	3	94.5	9.6	9	3.5	96.5	3.15	5.3	120.2
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
105	4	98	9.9	9.3	3.5	101	4.15	6	125.8
110	4	103	10.1	9.6	3.5	106	4.15	6	131.2
115	4	108	10.6	9.8	3.5	111	4.15	6	137.3
120	4	113	11	10.2	3.5	116	4.15	6	143.1
125	4	118	11.4	10.4	4	121	4.15	6	149
130	4	123	11.6	10.7	4	126	4.15	6	154.4
135	4	128	11.8	11	4	131	4.15	6	159.8
140	4	133	12	11.2	4	136	4.15	6	165.2
145	4	138	12.2	11.5	4	141	4.15	6	170.6
150	4	142	13	11.8	4	145	4.15	7.5	177.3
155	4	146	13	12	4	150	4.15	7.5	182.3
160	4	151	13.3	12.2	4	155	4.15	7.5	188
165	4	155.5	13.5	12.5	4	160	4.15	7.5	193.4
170	4	160.5	13.5	12.9	4	165	4.15	7.5	198.4
175	4	165.5	13.5	12.9	4	170	4.15	7.5	203.4
180	4	170.5	14.2	13.5	4	175	4.15	7.5	210
185	4	175.5	14.2	13.5	4	180	4.15	7.5	215
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
190	4	180.5	14.2	14	4	185	4.15	7.5	220
195	4	185.5	14.2	14	4	190	4.15	7.5	225
200	4	190.5	14.2	14	4	195	4.15	7.5	230
210	5	198	14.2	14	4	204	5.15	9	240
220	5	208	14.2	14	4	214	5.15	9	250
230	5	218	14.2	14	4	224	5.15	9	260
240	5	228	14.2	14	4	234	5.15	9	270
250	5	238	14.2	14	4	244	5.15	9	280
260	5	245	16.2	16	5	252	5.15	12	294
270	5	255	16.2	16	5	262	5.15	12	304
280	5	265	16.2	16	5	272	5.15	12	314
290	5	275	16.2	16	5	282	5.15	12	324
300	5	285	16.2	16	5	292	5.15	12	334
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄

Таблица размеров наружных стопорных колец DIN 471 для валов (тяжёлый тип) в мм

d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
15	1.5	13.8	4.8	2.4	2	14.3	1.6	1.1	25.1
16	1.5	14.7	5	2.5	2	15.2	1.6	1.2	26.5
20	1.75	18.5	5.5	3	2	19	1.85	1.5	31.6
25	2	23.2	6.4	3.4	2	23.9	2.15	1.7	38.5
30	2	27.9	6.5	4.1	2	28.6	2.15	2.1	43.7
35	2.5	32.2	6.7	4.2	2.5	33	2.65	3	49.1
40	2.5	36.5	7	4.4	2.5	37.5	2.65	3.8	54.7
45	2.5	41.5	7.5	4.7	2.5	42.5	2.65	3.8	60.8
50	3	45.8	8	5.1	2.5	47	3.15	4.5	66.8
55	3	50.8	8.5	5.4	2.5	52	3.15	4.5	72.9
60	3	55.8	9	5.8	2.5	57	3.15	4.5	78.9

Обозначения:
d₁ - диаметр вала
s - толщина кольца
d₃ - внутренний диаметр кольца
а - ширина ушка
b - макс. ширина кольца
d₅ - диаметр отверстия
m - ширина канавки
n - высота выступа
d₄ - диаметр окружности
